Silicato de litio reforzado con zirconia

Celtra Duo

Un bloque altamente estético: dos opciones de procesamiento

Una microestructura de silicato de litio reforzado con zirconia (ZLS, por sus siglas en inglés) patentado hace de Celtra Duo (ZLS) el único material de CEREC que permite un control completo sobre el proceso de flujo de trabajo sin sacrificar la calidad de la restauración final.

Con cristales de cuatro a ocho veces más pequeños que los bloques de disilicato de litio, Celtra® (ZLS) posee una microestructura ultrafina que combina una alta resistencia a la flexión con un alto contenido de vidrio, lo que da como resultado una resistencia impresionante y una alta estética.

Beneficios

¿Por qué elegir Celtra Duo?

Opciones de procesamiento flexibles

La elección entre fresado y cocción (370 MPa) o fresado y pulido (210 MPa) proporciona flexibilidad de flujo de trabajo y libertad de procesamiento con cada caso.

Efecto camaleónico para restauraciones altamente estéticas

La alta conductividad de la luz y la adaptación de colores de Celtra Duo junto con los dientes naturales restantes y la opalescencia pronunciada crean el efecto camaleónico deseado.

Resistencia clínicamente comprobada para una confianza clínica a largo plazo

Incluso después de 6000 ciclos térmicos (5 °C a 55 °F) y 1,2 millones de ciclos de masticación con 70 Newtons de fuerza, Celtra Duo no mostró pérdida de resistencia.

Sinterización y glaseado automatizados con CEREC SpeedFire

No se requiere programación del horno.

Instrucciones de uso, hojas de datos sobre seguridad, documentos de eMDR y más.

Ir al Centro de descargas

Autorreparación para mayor resistencia y durabilidad

El alto contenido de vidrio de Celtra Duo (ZLS) no solo le da al material sus excelentes propiedades ópticas de luz y mecánicas, sino que también proporciona el beneficio adicional de autorrepararse cuando se somete a cocción.

Durante el ciclo de cocción, a medida que se alcanza la temperatura de transición del vidrio, la vitrocerámica se convierte en un "líquido" altamente viscoso; sin embargo, no lo suficientemente viscoso como para perder la forma de la restauración. Más bien, el vidrio viscoso llena cualquier defecto causado por el proceso de fresado. Después de la cocción, tras haber pasado por la etapa de autocuración, a medida que el material se enfría a temperatura ambiente, se endurece nuevamente a su alta resistencia original.

"La primera vitrocerámica verdadera de alta resistencia que ofrece la opción de solo pulido o cocción en el horno para obtener resistencia adicional... es muy única en el mercado".

Dr. Bob Conte

"Celtra Duo cubre un espectro muy amplio de indicaciones clínicas. La ventaja es que podemos trabajar rápidamente, ahorrarnos tiempo y hacernos más eficientes".

Dr. Andrew Hall

La ciencia detrás del bloque

Obtenga más información sobre Celtra Duo (ZLS) y las maneras recomendadas de manejar el material en la aplicación clínica.

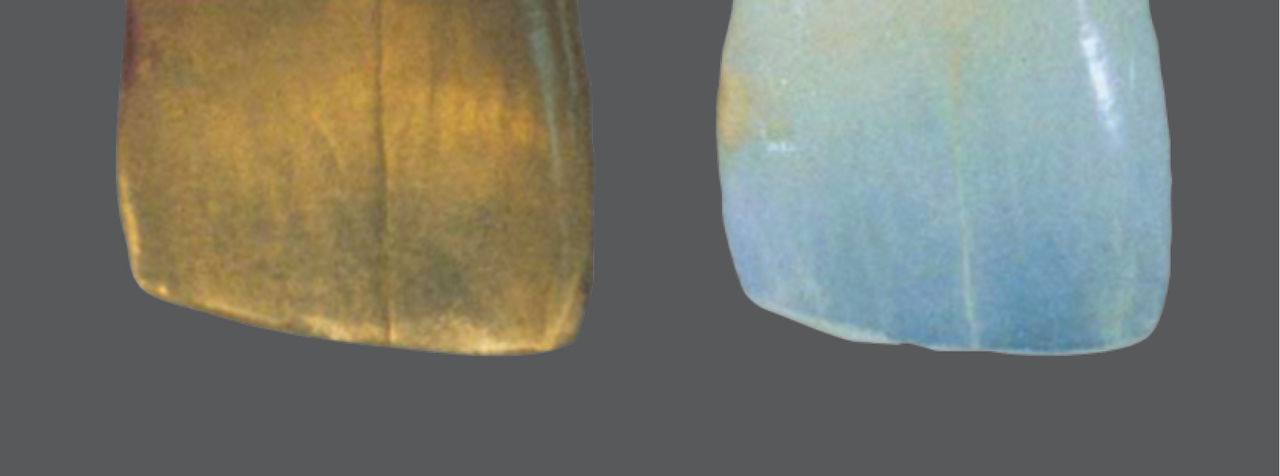

Opalescencia natural

La exclusiva composición de cristalitos de silicato de litio de Celtra Duo (ZLS) con un tamaño de partícula de 500-700 μm contribuye a una opalescencia que se comporta como el esmalte del diente natural, lo que crea una apariencia y vitalidad realistas en la boca.

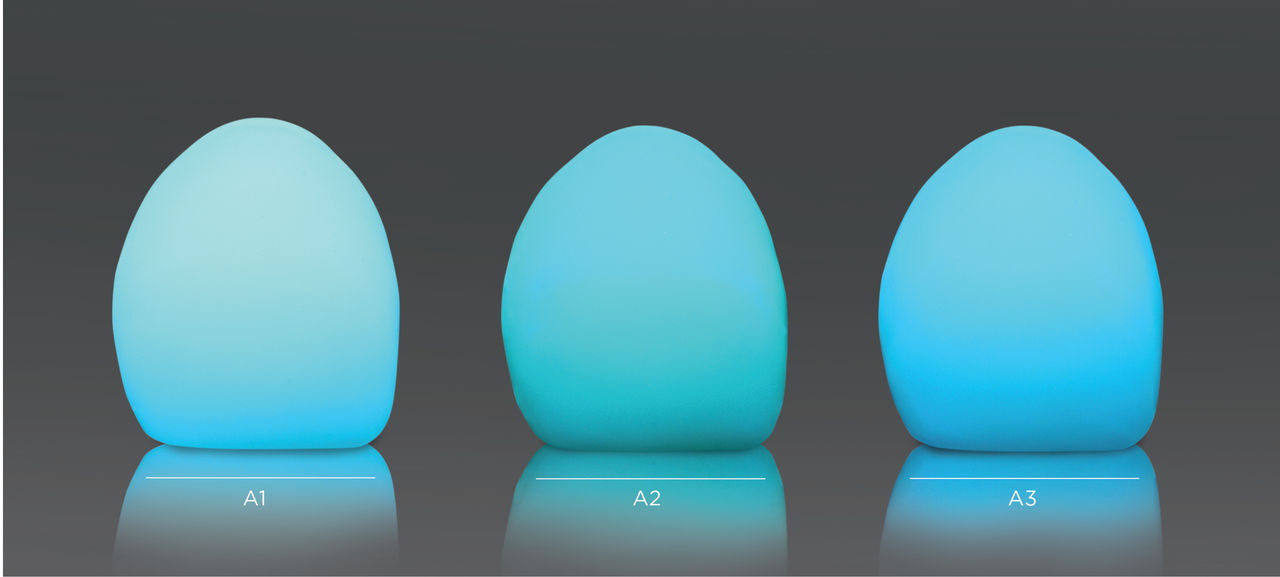

Fluorescencia y efecto camaleónico

La alta conductividad de la luz y la adaptación de colores de Celtra DUO (ZLS) junto con los dientes naturales restantes y la opalescencia pronunciada crean el efecto camaleónico deseado. Con una inlay, por ejemplo, es prácticamente imposible diferenciar dónde termina la restauración y dónde comienza el diente natural. Del mismo modo, las coronas de contorno completo son prácticamente indetectables entre los dientes naturales vecinos.

Preparación de Celtra Duo (ZLS)

Los requisitos de preparación de Celtra Duo (ZLS) son similares a los de otras restauraciones totalmente de cerámica. Los clínicos deben apuntar a una reducción oclusal de 1,5 mm a 2 mm con al menos 1 mm de reducción axial.

Al igual que con todas las restauraciones de CEREC, los márgenes son la parte más crítica de la preparación y deben ser suaves y pulidos. Cualquier restauración fresada requiere márgenes pulidos lisos para que la fresadora pueda fresar adecuadamente las restauraciones Celtra Duo (ZLS) con facilidad.

Opción 1: Fresar y cocer

Caracterización y técnica de cocción

Las restauraciones sometidas a cocción tienen una resistencia a flexión de 370 MPa.

El horno de inducción CEREC SpeedFire de Dentsply Sirona combina los procesos de sinterización y glaseado en un equipo compacto y fácil de usar. CEREC SpeedFire alcanza una velocidad de calentamiento máxima de 300 °C por minuto; no son necesarias temperaturas de precalentamiento o mantenimiento. Su tecnología de inducción garantiza una distribución de temperatura perfectamente homogénea. Sus dimensiones hacen de CEREC SpeedFire un equipo compacto que se adapta a cualquier clínica.

No se requieren programas de cocción para CEREC SpeedFire. Todos los procesos de sinterización y glaseado están completamente automatizados: El software CEREC envía el pedido con la información necesaria al horno, lo que elimina la necesidad de programación manual.

Restauración limpia

Antes de aplicar el material de tinción y glaseador, retire toda la suciedad y grasa de la restauración.

Mezcle bien el glaseador en el frasco con una espátula si se observa separación.

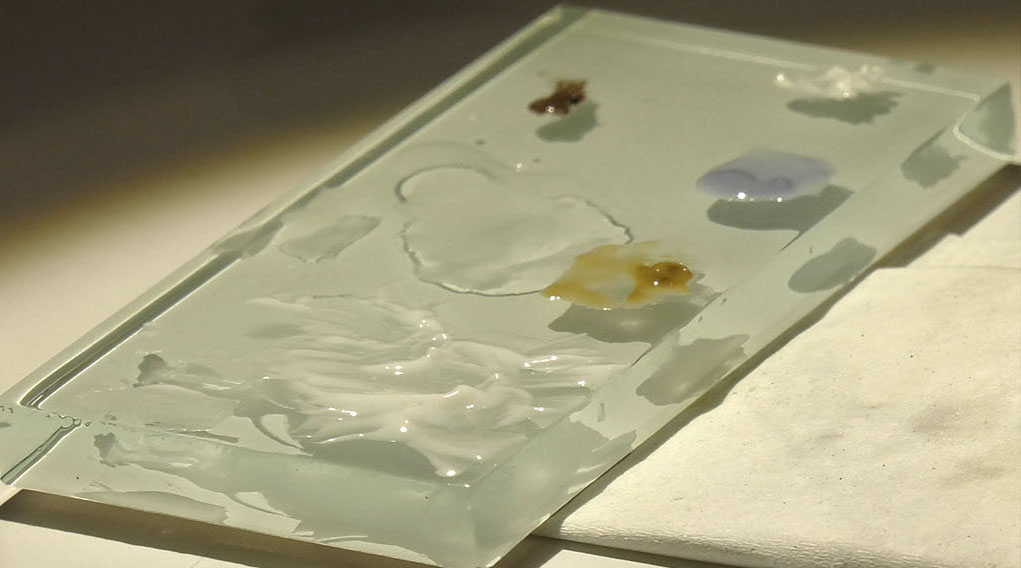

Retire la cantidad deseada de pasta Celtra Duo Universal Glaze del frasco a la bandeja.

Si se desea una consistencia diferente, ajuste la consistencia diluyendo el material con Celtra Duo Universal Stain & Glaze Liquid.

Glaseador

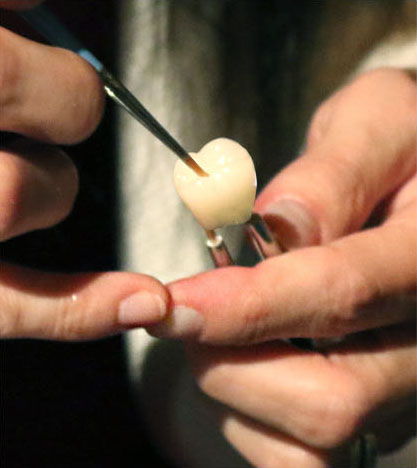

Aplique una capa delgada de material de glaseador en todas las superficies de la corona con un cepillo de tinción. Asegúrese de no aplicar el material de glaseador en una capa demasiado gruesa o demasiado delgada. Una capa delgada dará como resultado un acabado mate. Una capa gruesa puede dar como resultado un amontonamiento o acumulación de una tinción.

Si se necesita personalización, tome un poco del cuerpo correspondiente y las tinciones incisales y colóquelo en la bandeja.

Diluya si es necesario y aplíquelo en la corona. Antes de aplicar el material de tinción y glaseador, retire toda la suciedad y grasa de la restauración.

Cocción

Coloque las coronas directamente sobre la almohadilla de cocción y somete a cocción de acuerdo con las instrucciones correspondientes.

Cuando utilice el horno CEREC SpeedFire, coloque la restauración directamente sobre la almohadilla de cocción. Tenga en cuenta que la almohadilla deberá recortarse para que encaje.

No se necesita ningún equipamiento especial, ya que Celtra Duo (ZLS) puede someterse a cocción en hornos estándar. Sin embargo, Celtra Duo (ZLS) tiene su propio programa de cocción único que debe programarse antes de la cocción.

Después de la primera cocción, si la consistencia del glaseador era demasiado delgada, la restauración puede resultar subglaseada. Si ese es el caso, aplique una capa delgada de material de sobreglaseado Celtra Duo (ZLS) en toda la superficie de la corona con un cepillo. Una vez aplicado el sobreglaseado, realice el procedimiento de cocción de acuerdo con los programas de cocción de Celtra Duo (ZLS).

Opción 2: Fresar y pulir

Las restauraciones fresadas tienen una resistencia a flexión de 210 MPa después del pulido.

Después de fresada la restauración, comience con un diamante. Utilice un diamante de grano fino en una pieza de mano de velocidad lenta con agarre de fricción ÚNICAMENTE para retirar el exceso del fresado. Una pieza de mano eléctrica es más eficaz que una accionada por aire.

Haga funcionar la pieza de mano a baja velocidad (máx. 12 000 RPM). Evite una pieza de mano de alta velocidad porque creará calor excesivo y traumatismos en la cerámica.

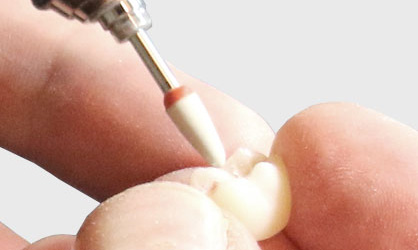

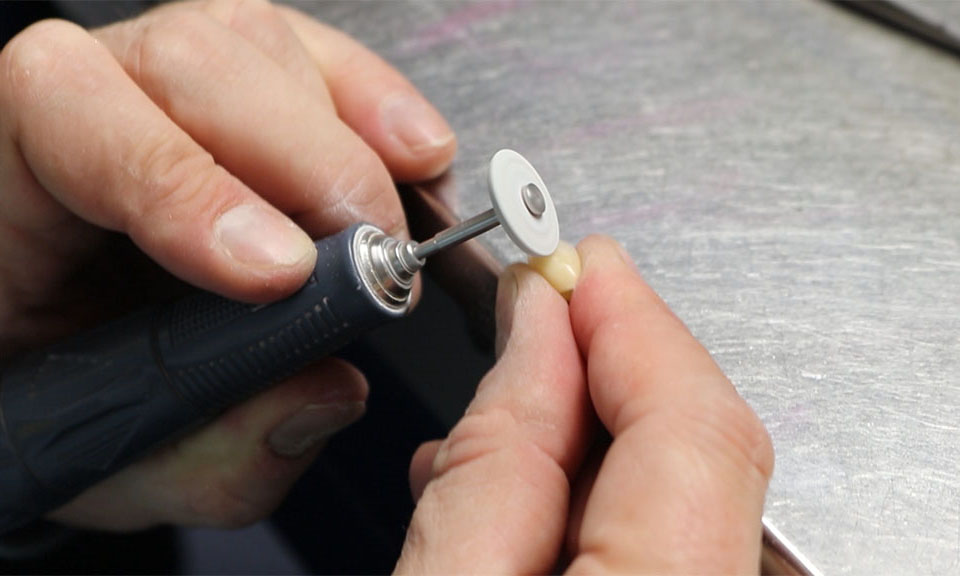

Use un pulidor de goma para porcelana con un disco de goma de grano medio de su elección. Para la superficie oclusal, utilice una forma de punta. Una pieza de mano eléctrica debe funcionar a 10 000 RPM hasta un máximo de 12 000 RPM, con solo una leve presión. Las piezas de mano eléctricas tienen un par de torque constante incluso a una velocidad lenta, por lo que son más eficaces que las piezas de mano accionadas por aire. Comience el proceso con el disco de brillo medio.

Luego, use un disco fino y/o una forma de punta con la misma técnica que con el diamante.

Realice el acabado con un disco de goma de grano fino.

Para lograr un efecto de alto brillo, use pasta de pulido. La pasta de pulido debe utilizarse con un disco de cepillo de cerdas en una pieza de mano con seguro de velocidad lenta. Esto es muy eficaz para pulir ranuras en la anatomía posterior.
