Contattaci
Insieme possiamo ottenere di più.
Contattaci per saperne di più su cosa Dentsply Sirona può fare per te.
Per restauri altamente estetici
Le vetroceramiche ad alta resistenza sono utilizzate in particolare per restauri altamente estetici. La finitura estetica richiede un know-how speciale e tempo. Tuttavia, per poterli cementare nel posteriore con una preparazione conservativa e, se necessario, in modo convenzionale, la resistenza del materiale è un fattore particolare per la sicurezza e la durata di questi restauri. I flussi di lavoro senza soluzione di continuità nel laboratorio odontotecnico e nello studio dentistico possono offrire un ulteriore vantaggio.
Vetroceramiche ad alta resistenza di Dentsply Sirona
Sistema di faccette complementare
Vantaggi
Perché scegliere le nostre vetroceramiche ad alta resistenza?
Materiali innovativi
Ottima estetica
Resistenza su cui fare affidamento
Elaborazione facile e veloce
Resistenza su cui fare affidamento
CEREC Tessera e Celtra Press offrono proprietà meccaniche eccezionali per i flussi di lavoro digitali e tradizionali. Scopri di seguito le loro proprietà meccaniche.
CEREC Tessera
La tripletta di velocità, forza ed estetica nel laboratorio odontotecnico
I blocchetti CEREC Tessera raggiungono eccezionali prestazioni grazie a una chimica unica che incorpora due strutture cristalline complementari all’interno di una matrice di zirconia vetrosa. Questi due cristalli lavorano insieme per creare una fusione senza precedenti di forza e bellezza in un unico blocco, migliorando significativamente il tempo di lavorazione complessivo.
Disilicato di litio
I cristalli oblunghi forniscono resistenza allo stesso modo dell’armatura incorporata nel cemento. Questi cristalli aumentano la densità del materiale e aiutano a proteggere dalla propagazione delle crepe.
Virgilite
Utilizzati nelle vetroceramiche, questi cristalli si trovano solo in CEREC Tessera. Vengono originati durante il processo di cottura e aumentano la resistenza, contribuendo però anche alla estetica straordinaria che contraddistingue CEREC Tessera nella sua naturalezza.
Proprietà meccaniche
- Resistenza fino al 32% superiore rispetto alla concorrenza2
- Elevata resistenza alla flessione biassiale di >700 MPa
- Questa robustezza consente di realizzare preparazioni meno invasive e riduce il rischio di scheggiature sui margini.
- La combinazione straordinaria di strutture cristalline e vetrose permette alla superficie di autoripararsi durante la cottura, aumentando la sicurezza.
- Con la cementazione adesiva è possibile ottenere uno spessore della parete di 1,0 mm.
Microstruttura di CEREC Tessera: 2 tipi di cristalli creano una vetroceramica densamente impacchettata e con una cristallizzazione rafforzata: Disilicato di litio (in viola): Cristalli “a bastoncino”, circa 600 nm; virgilite (in rosa): Cristalli “rotondi”, circa 200 nm
Celtra Press
La microstruttura ultra-fine fa la differenza
Le eccezionali proprietà dello ZLS (silicato di litio rinforzato con zirconia) sono dovute alla sua microstruttura unica. La presenza del 10% di zirconia in fase vetrosa in forma atomica disciolta garantisce un’elevata resistenza e assicura restauri sicuri e duraturi. La zirconia è essenzialmente responsabile della nucleazione della fase cristallina.
Il risultato è un gran numero di silicati di litio a grana molto fine, il cui alto contenuto di vetro conferisce al materiale le sue eccellenti proprietà foto-ottiche e meccaniche. La translucenza, l’opalescenza, la fluorescenza e l’effetto camaleonte ne beneficiano, mentre l’elevata stabilità dei bordi e l’eccellente lucidabilità sono un ulteriore vantaggio. Questa microstruttura ultra-fine consente di lavorare Celtra in modo rapido ed efficiente nel laboratorio odontotecnico, allo stato cristallino e nella tonalità del dente appropriata.
Proprietà tecniche
- Ceramica multifase costituita da una matrice di vetro e da cristalli di disilicato di litio
- Lunghezza del cristallo di circa 1,5 µm più fosfato di litio su scala nanometrica
- Contiene circa il 10% di zirconia (ZrO2), che è completamente disciolta nella fase vetrosa e non in forma cristallina.
- Elevata resistenza alla flessione biassiale di >600 MPa (dopo la cottura)3
- Eccellenti proprietà di fluidità durante la pressatura

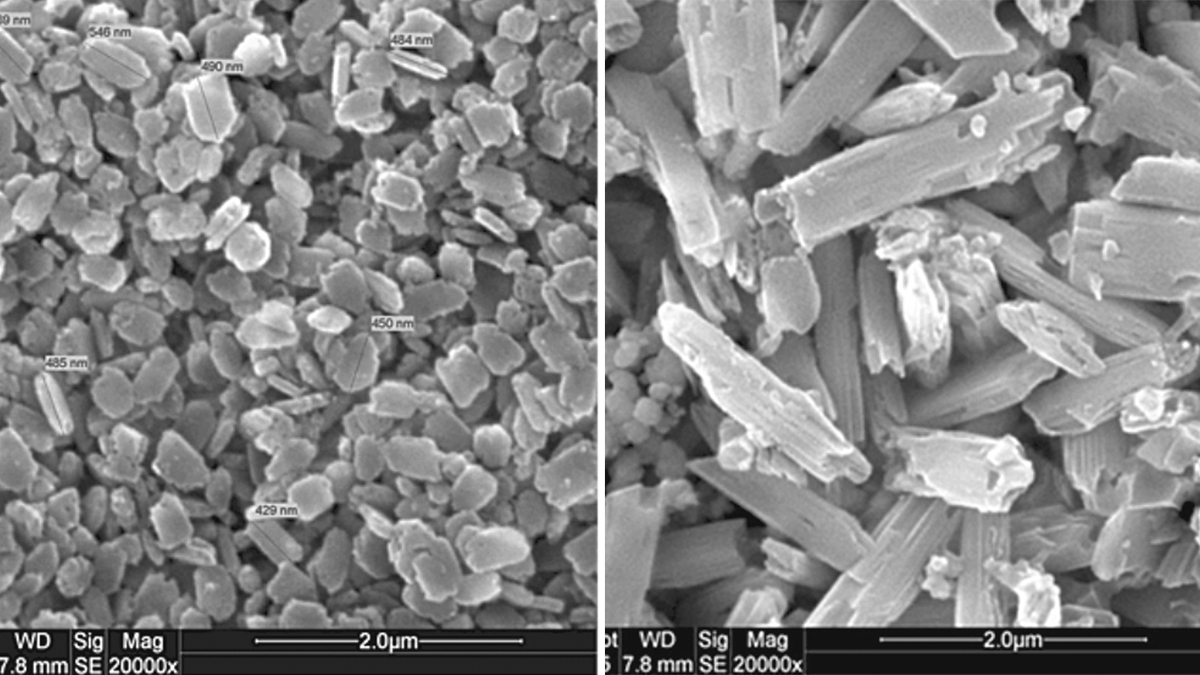

Lingotto non pressato: Lingotto Celtra Press MT A2 con superficie incisa (cristallo di silicato di litio circa 0,5 μm) rispetto a un lingotto LS₂ Press convenzionale HT A2 con superficie incisa (cristallo di disilicato di litio circa 1,8 μm). La minore lunghezza dei cristalli nel pellet facilita il flusso durante la pressatura del restauro.

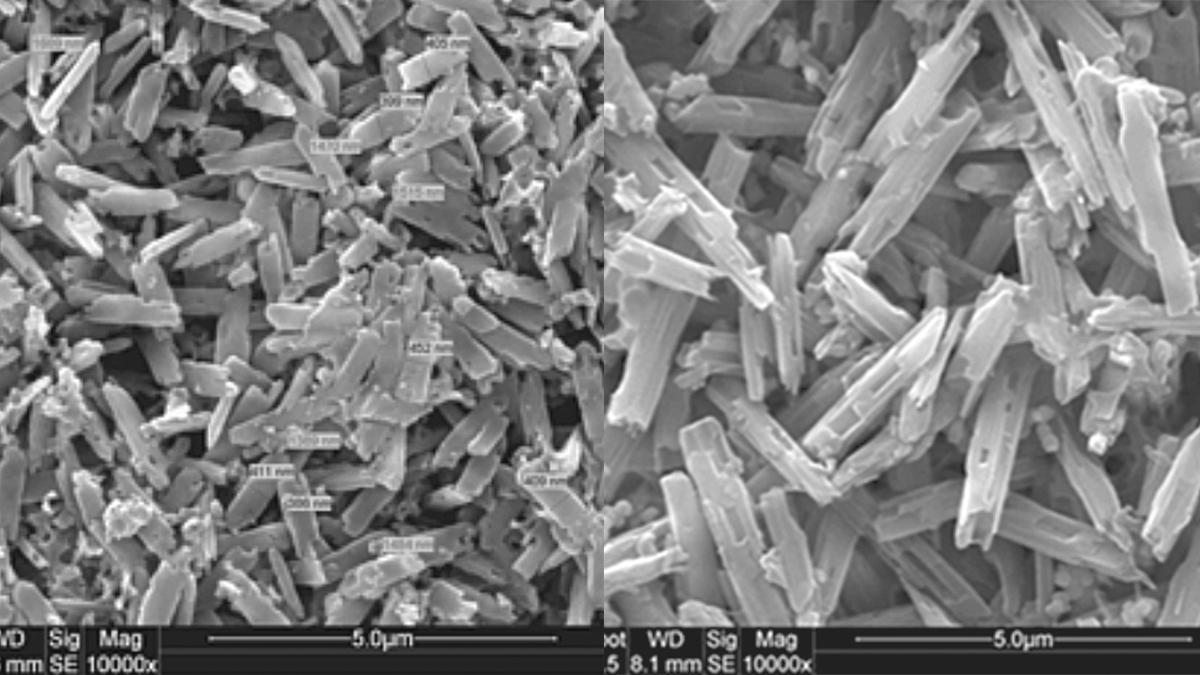

Materiale pressato: Lingotto Celtra Press MT A2 con superficie incisa (cristallo di silicato di litio circa 1,4 μm, fosfato di litio circa 0,3 μm) rispetto a un lingotto LS₂ convenzionale HT A2 con superficie incisa (cristallo di disilicato di litio circa 4,2 μm). I cristalli più piccoli facilitano la lucidatura.
