Ligue-nos ou forneça os seus detalhes de contacto abaixo; um representante da Dentsply Sirona entrará em contacto consigo em breve.
Contacte-nos
Juntos chegamos mais longe.
Entre em contacto para saber mais sobre o que a Dentsply Sirona pode fazer por si.
Para restaurações altamente estéticas
As cerâmicas de vidro de alta resistência são usadas especialmente para restaurações altamente estéticas. O acabamento estético requer experiência específica e tempo. No entanto, para as cimentar na parte posterior com um design de preparação conservador e, se necessário, de forma convencional, a resistência do material é um fator particular para a segurança e durabilidade dessas restaurações. Os fluxos de trabalho contínuos no laboratório dentário e na prática de medicina dentária podem oferecer uma vantagem adicional.
Cerâmicas de vidro de alta resistência da Dentsply Sirona
Sistema de revestimento complementar
Benefícios
Porquê escolher as nossas cerâmicas de vidro de alta resistência?
Materiais inovadores
Excelente estética
Resistência fiável
Processamento rápido e fácil
CEREC Tessera
O resultado triplo de velocidade, resistência e estética no laboratório de medicina dentária
Os blocos CEREC Tessera apresentam um desempenho excecional em três vias através de uma química única que incorpora duas estruturas cristalinas complementares dentro de uma matriz de zircónia vítrea. Estes dois cristais trabalham em conjunto para criar uma fusão sem precedentes de força e beleza num bloco melhorando, significativamente, o tempo geral de processamento.
Dissilicato de lítio
Cristais em forma de haste fornecem resistência da mesma maneira que hastes embutidas no cimento. Esses cristais aumentam a densidade do material ao mesmo tempo que ajudam a proteger contra a propagação de fissuras.
Virgilita
Usados em vitrocerâmica, estes cristais são exclusivos do material CEREC Tessera. São ativados através do processo de sinterização da matriz e adicionam resistência, ao mesmo tempo que contribuem para a estética impressionante que dá a aparência convincente dos dentes naturais.
Propriedades mecânicas
- Resistência até 32 % maior do que a da concorrência2
- Alta resistência à flexão biaxial de > 700 MPa
- Permite um design de preparações conservador, com risco reduzido de lascar a margem
- A combinação única de estruturas de cristal e vidro confere mais segurança devido à cicatrização da superfície durante a sinterização
- Com a cimentação adesiva, é possível obter uma espessura de parede de 1,0 mm

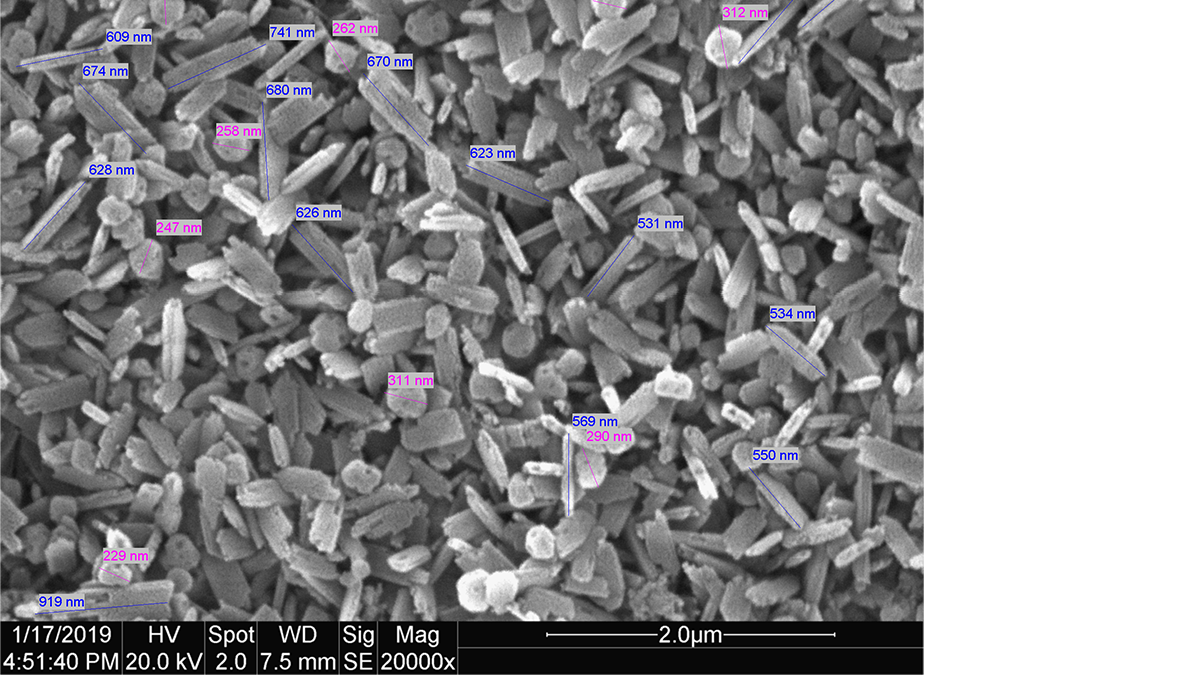

Microestrutura do CEREC Tessera: os 2 tipos de cristais criam uma cerâmica de vidro reforçada por cristalização densamente compactada: Dissilicato de lítio (em roxo): Cristais de “haste”, aprox. 600 nm; virgilita (em rosa): Cristais “arredondados”, aprox. 200 nm
Celtra Press
A microestrutura ultrafina faz toda a diferença
As excelentes propriedades do ZLS (silicato de lítio reforçado com zircónia) são uma função da sua microestrutura exclusiva. A presença de 10 % de zircónia na fase vítrea em forma atomicamente dissolvida fornece uma alta resistência e garante restaurações seguras e duradouras. A zircónia é essencialmente responsável pela nucleação da fase cristalina.
O resultado é um grande número de silicato de lítio de granulação muito fina, cujo alto teor de vidro dá ao material as suas excelentes propriedades óticas e mecânicas. A translucidez, a opalescência, a fluorescência e o efeito camaleão são todos benéficos, com a alta estabilidade da borda e a vantagem adicional de ter excelente capacidade de polimento. Esta microestrutura ultrafina permite que a cerâmica de vidro Celtra seja processada de forma rápida e eficiente num laboratório de medicina dentária no seu estado cristalino e no tom adequado para o dente.
Propriedades mecânicas
- A cerâmica multifásica consiste numa matriz de vidro e cristais de dissilicato de lítio
- Comprimento de cristal de cerca de 1,5 μm mais fosfato de lítio em nano-escala
- Contém cerca de 10 % de zircónia (ZrO2), que é dissolvida completamente na fase vítrea em vez de na forma cristalina
- Alta resistência à flexão biaxial de > 600 MPa (após combustão de energia)3
- Excelentes propriedades de fluxo durante a prensagem

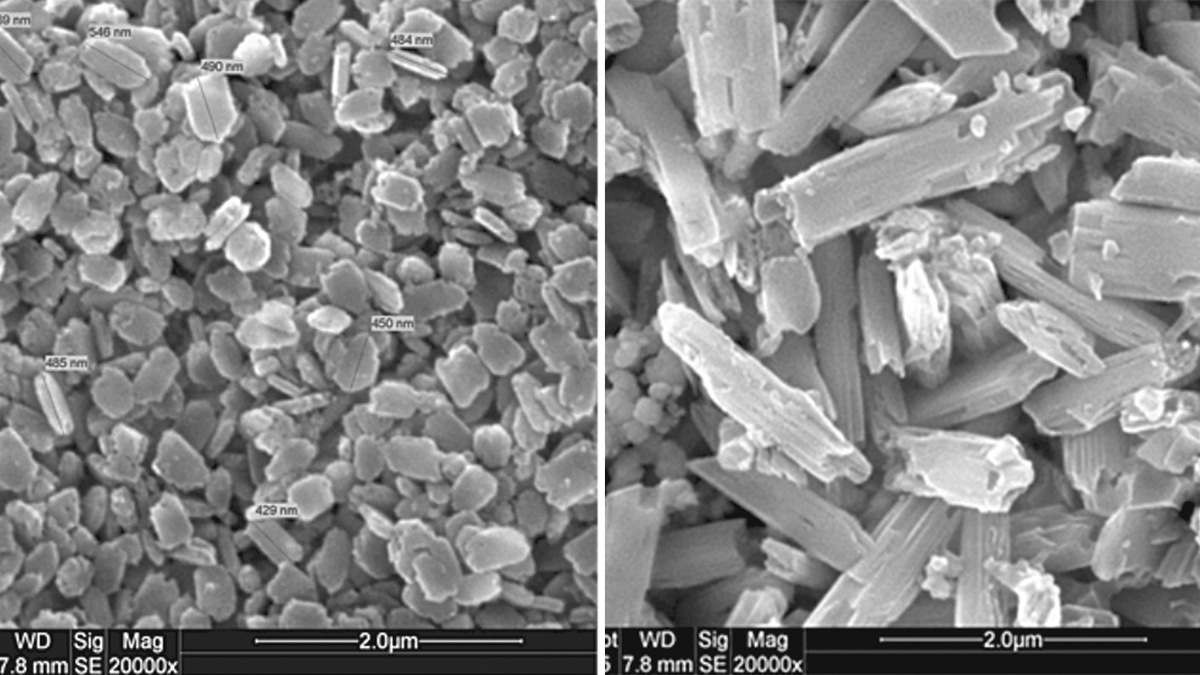

Lingote não prensado: Lingote Celtra Press MT A2 com superfície gravada (cristal de silicato de lítio ~ 0,5 μm) em comparação com um lingote de prensa LS₂ convencional HT A2 com superfície gravada (cristal de dissilicato de lítio ~ 1,8 μm). Menor comprimento do cristal no grânulo resulta num fluxo mais fácil durante a prensagem da restauração.

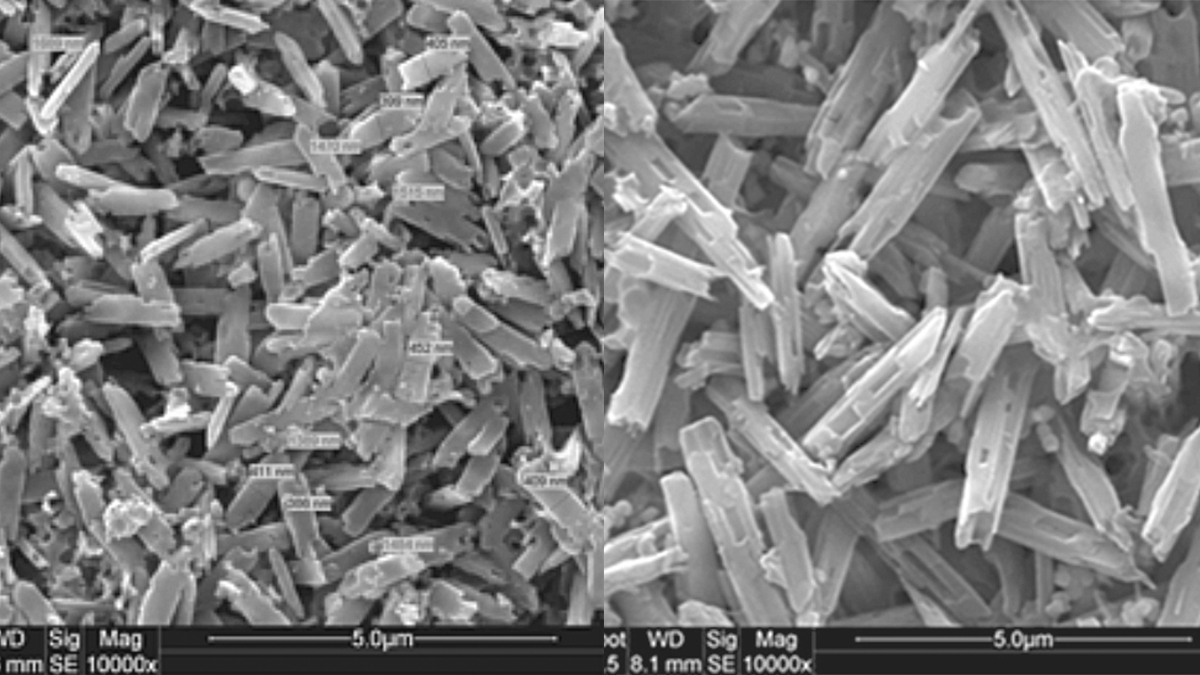

Material prensado: Lingote Celtra Press MT A2 com superfície gravada (cristal de silicato de lítio ~ 1,4 μm, fosfato de lítio ~ 0,3 μm) em comparação com um lingote LS₂ convencional HT A2 com superfície marcada (cristal de dissilicato de lítio ~ 4,2 μm). Os cristais menores facilitam o polimento.
Lingote não prensado: Lingote Celtra Press MT A2 com superfície gravada (cristal de silicato de lítio ~ 0,5 μm) em comparação com um lingote de prensa LS₂ convencional HT A2 com superfície gravada (cristal de dissilicato de lítio ~ 1,8 μm). Menor comprimento do cristal no grânulo resulta num fluxo mais fácil durante a prensagem da restauração.
Material prensado: Lingote Celtra Press MT A2 com superfície gravada (cristal de silicato de lítio ~ 1,4 μm, fosfato de lítio ~ 0,3 μm) em comparação com um lingote LS₂ convencional HT A2 com superfície marcada (cristal de dissilicato de lítio ~ 4,2 μm). Os cristais menores facilitam o polimento.
