Contacto
Juntos podemos conseguir más.
Contacta con nosotros para obtener más información sobre qué puede hacer por ti Dentsply Sirona.
Para una restauración altamente estética
Las cerámicas de vidrio de alta resistencia se utilizan sobre todo para restauraciones muy estéticas. El acabado estético requiere, además de conocimientos especiales, tiempo. Sin embargo, para cementarlas en la región posterior con un diseño de preparación conservador y, si es necesario, de forma convencional, la resistencia del material es un factor específico para la seguridad y durabilidad de estas restauraciones. Los flujos de trabajo fluidos en el laboratorio dental y la cínica pueden ofrecer una ventaja adicional.
Cerámica de vidrio de alta resistencia de Dentsply Sirona
Sistema de carillas complementario
Ventajas
¿Por qué elegir nuestras cerámicas de vidrio de alta resistencia?
Materiales innovadores
Estética excelente
Una resistencia en la que confiar
Procesamiento simple y rápido
Una resistencia en la que confiar
CEREC Tessera y Celtra Press ofrecen excelentes propiedades mecánicas para flujos de trabajo digitales y tradicionales. Más información sobre sus propiedades mecánicas a continuación.
CEREC Tessera
La tríada de velocidad, fuerza y estética en el laboratorio dental
Los bloques CEREC Tessera presentan un rendimiento triple y excepcional gracias a una química única que incorpora dos estructuras cristalinas complementarias en una matriz de zirconio cristalizado. Estos dos cristales trabajan juntos para crear una fusión sin precedentes de fuerza y estética en un bloque mientras se mejora significativamente el tiempo de procesamiento total.
Disilicato de litio
Los cristales con forma de varilla proporcionan resistencia de la misma forma que el acero corrugado incrustado en cemento. Estos cristales aumentan la densidad del material al tiempo que ayudan a protegerlo frente a la propagación de grietas.
Virgilita
Utilizados en la cerámica de vidrio, estos cristales son únicos para el material de CEREC Tessera. Se activan mediante el proceso de cocción de la matriz y añaden resistencia a la vez que contribuyen a una estética excepcional que proporciona la apariencia convincente de unos dientes naturales.
Propiedades mecánicas
- Una resistencia hasta un 32 % superior a la competencia2
- Resistencia a flexión biaxial elevada de más de 700 MPa
- Permite un diseño de preparación conservador con un riesgo reducido de astillado de los márgenes
- La combinación única de estructuras de cristal y vidrio añade mayor confianza gracias a la polimerización de la superficie durante la cocción
- Con la cementación adhesiva puedes conseguir un grosor de pared de 1,0 mm
Microestructura de CEREC Tessera: 2 tipos de cristal crean una cerámica de vidrio densamente empaquetada y reforzada por cristalización: disilicato de litio (en morado): cristales “rectos”, aproximadamente 600 nm; Virgilita (en rosa): cristales “redondos”, aproximadamente 200 nm
Celtra Press
La microestructura ultrafina marca la diferencia
Las extraordinarias propiedades del ZLS (silicato de litio reforzado con zirconio) se deben a su microestructura única. La presencia de un 10 % de zirconio en la fase vítrea en forma atómicamente disuelta proporciona una gran resistencia y garantiza restauraciones seguras y duraderas. El zirconio es esencialmente responsable de la nucleación de la fase cristalina.
El resultado es un gran número de silicatos de litio de grano muy fino, cuyo alto contenido en vidrio confiere al material sus excelentes propiedades óptico-luminosas y mecánicas. La traslucidez, la opalescencia, la fluorescencia y el efecto camaleón son todas ventajas, a las que se añaden una gran estabilidad de los bordes y una excelente capacidad de pulido. Esta microestructura ultrafina permite procesar Celtra de forma rápida y eficaz en un laboratorio dental en su estado cristalino y en el color dental adecuado.
Propiedades mecánicas
- Cerámica multifásica formada por una matriz de vidrio y cristales de disilicato de litio
- Longitud del cristal de aproximadamente 1,5 µm más fosfato de litio a escala nanométrica
- Contiene aproximadamente un 10 % de zirconio (ZrO2), que está completamente disuelto en la fase vítrea y no en forma cristalina
- Alta resistencia a flexión biaxial de más de 600 MPa (tras la cocción eléctrica)3
- Excelentes propiedades de fluidez durante el prensado

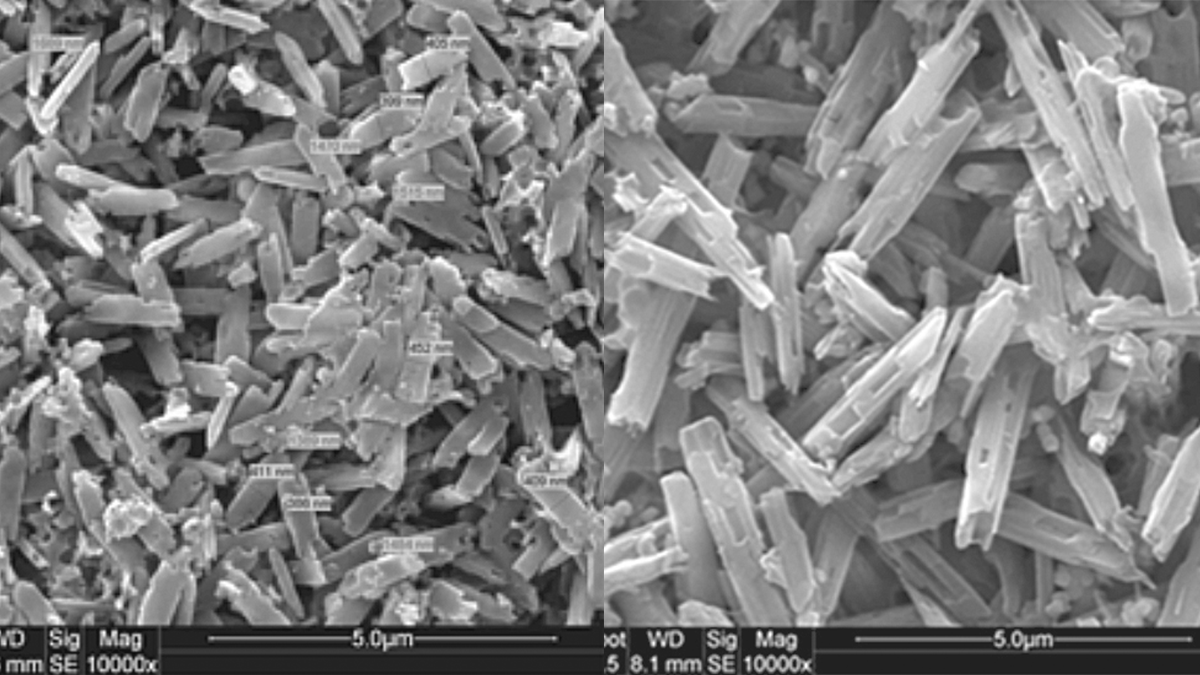

Lingote sin prensar: Lingote MT A2 Celtra Press con superficie grabada (cristal de silicato de litio ~ 0,5 μm) comparado con un lingote HT A2 LS₂ Press convencional con superficie grabada (cristal de disilicato de litio ~ 1,8 μm). La menor longitud de los cristales de la pastilla facilita el flujo durante el prensado de la restauración.
Material prensado: Lingote MT A2 Celtra Press con superficie grabada (cristal de silicato de litio ~ 1,4 μm, fosfato de litio ~ 0,3 μm) comparado con un lingote HT A2 LS₂ Press convencional con superficie grabada (cristal de disilicato de litio ~ 4,2 μm). Los cristales más pequeños facilitan el pulido.
