Únete a la newsletter de Dentsply Sirona para recibir las últimas novedades y ofertas exclusivas. Suscríbete aquí.

Silicato de litio reforzado con zirconio

Celtra Duo

Un bloque muy estético: dos opciones de procesamiento

Una microestructura de silicato de litio reforzado con zirconio (ZLS) patentado hace de Celtra Duo (ZLS) el único material de CEREC que permite un control completo sobre el proceso del flujo de trabajo sin sacrificar la calidad de la restauración final.

Con pequeños cristales de cuatro a ocho veces más pequeños que los bloques de disilicato de litio, Celtra Duo (ZLS) posee una microestructura ultrafina que combina una alta resistencia a flexión con un alto contenido en vidrio, lo que conlleva una resistencia impresionante y un perfil estético.

Ventajas

¿Por qué elegir Celtra Duo?

Opciones de procesamiento flexibles

La elección entre el fresado y la cocción (370 MPa) o el fresado y el pulido (210 MPa) proporciona flexibilidad al flujo de trabajo y libertad de procesamiento en cada caso.

Efecto camaleón para una restauración altamente estética

La alta conductividad de la luz y la adaptación al color de Celtra Duo en combinación con los dientes naturales restantes y la opalescencia pronunciada crean el efecto camaleón deseado.

Resistencia probada clínicamente para una confianza clínica a largo plazo

Incluso después de 6000 ciclos térmicos (de 41 °F a 131 °F) y 1,2 millones de ciclos de masticado con 70 newtons de fuerza, Celtra Duo no mostró pérdida alguna de fuerza.

Sinterizado y esmaltado automáticos con CEREC SpeedFire

Sin necesidad de programar el horno.

Instrucciones de uso, fichas de datos de seguridad, informes electrónicos sobre dispositivos médicos (eMDR) y mucho más.

Ir al Centro de descargar

Autocuración para una mayor resistencia y durabilidad

El alto contenido en vidrio de Celtra Duo (ZLS) no solo proporciona al material sus excelentes propiedades mecánicas y de óptica de la luz, sino que también proporciona la ventaja añadida de autocuración al ponerlo en el horno.

Durante el ciclo de horneado, al alcanzarse la temperatura de transición del vidrio, la cerámica de vidrio se transforma en un "líquido" muy viscoso, aunque no tan sumamente viscoso como para perder la forma de la restauración. En lugar de esto, el vidrio viscoso empasta cualquier imperfección provocada por el proceso de fresado. Tras la cocción, después haber superado la fase de autocuración, a medida que el material se enfría a temperatura ambiente, se endurece y recupera su elevada resistencia original.

"La primera cerámica de vidrio realmente resistente que ofrece la opción de únicamente pulir o de cocer en el horno para conseguir una mayor resistencia… Es algo excepcional en el mercado".

Dr. Bob Conte

"Celtra Duo cubre una amplia gama de indicaciones clínicas. La ventaja es que podemos trabajar rápidamente, ahorrar tiempo y ser más eficientes".

Dr. Andrew Hall

La ciencia detrás del bloque

Obtén más información sobre Celtra Duo (ZLS) y las formas recomendadas de manipular el material en la aplicación clínica.

Estabilidad excelente de los bordes

Celtra Duo (ZLS) proporciona una estabilidad excelente de los bordes, lo que conlleva restauraciones con márgenes fuertes y duraderos que resisten al astillado. En las pruebas, los recubrimientos estandarizados se recortan en los bordes a un grosor de pared de 200 µm para examinar la estabilidad de los bordes.

Opalescencia natural

La composición única de silicato de litio de Celtra Duo (ZLS) con un tamaño de partícula de 500-700 µm contribuye a una opalescencia que se comporta como el esmalte dental natural, con lo que crea una apariencia realista y proporciona vitalidad a la boca.

Fluorescencia y efecto camaleón

La alta conductividad de la luz y la adaptación al color de Celtra Duo (ZLS) en combinación con los dientes naturales restantes y la opalescencia pronunciada crean el efecto camaleón deseado. Por ejemplo, con un inlay, es prácticamente imposible discernir dónde termina la restauración y empieza el diente natural. Del mismo modo, las coronas de contorno completo son prácticamente indetectables entre los dientes naturales que las rodean.

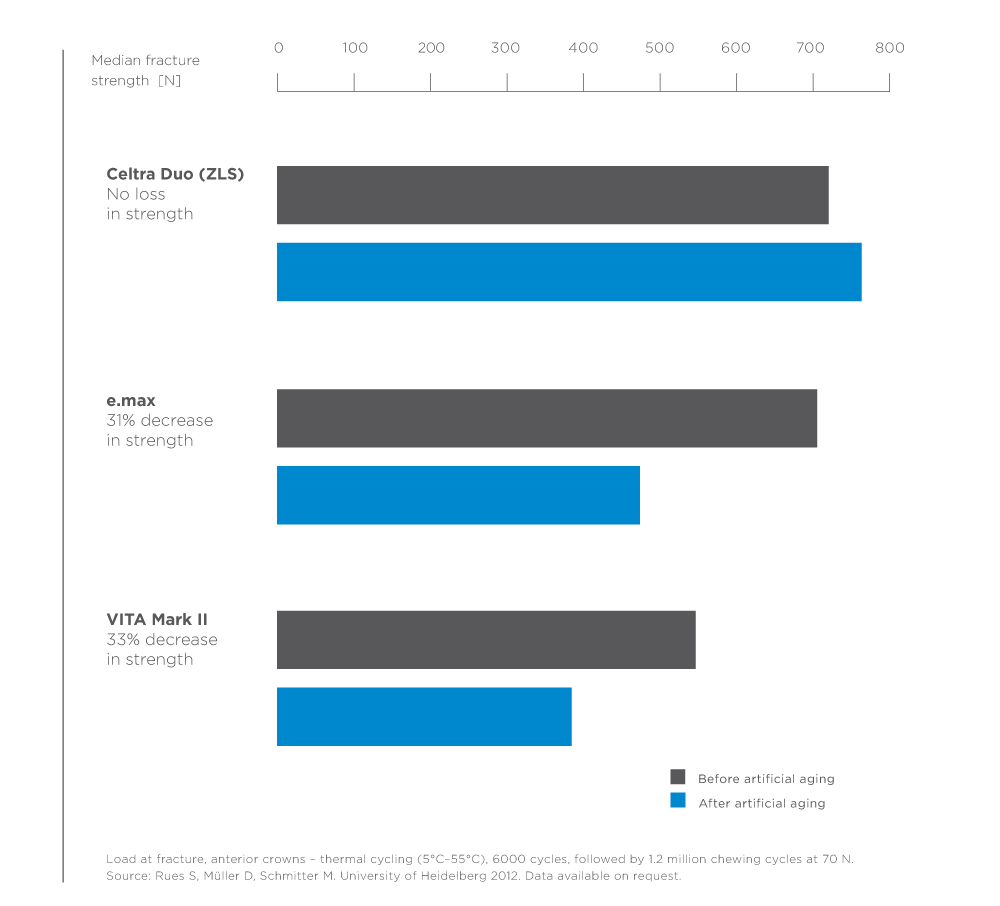

Alta resistencia y longevidad

Celtra Duo (ZLS) retiene su alta resistencia en las simulaciones de masticación a largo plazo. Incluso después de 6000 ciclos térmicos (de 41 °F a 131 °F) y 1,2 millones de ciclos de masticado con 70 newtons de fuerza, Celtra Duo (ZLS) no mostró pérdida alguna de fuerza.

Preparación de Celtra Duo (ZLS)

Los requisitos de preparación de Celtra Duo (ZLS) son similares a los de otras restauraciones completamente cerámicas. Los dentistas deben buscar una reducción oclusal de 1,5 mm a 2 mm con al menos 1 mm de reducción axial.

Al igual que con todas las restauraciones CEREC, los márgenes son la parte más crítica de la preparación y deben estar lisos y pulidos. Cualquier restauración fresada requiere márgenes pulidos lisos, de forma que la fresadora pueda fresar adecuadamente las restauraciones Celtra Duo (ZLS) y con facilidad.

Opción 1: Fresado y cocción

Caracterización y técnica de cocción

Las restauraciones con cocción presentan una resistencia a flexión de 370 MPa.

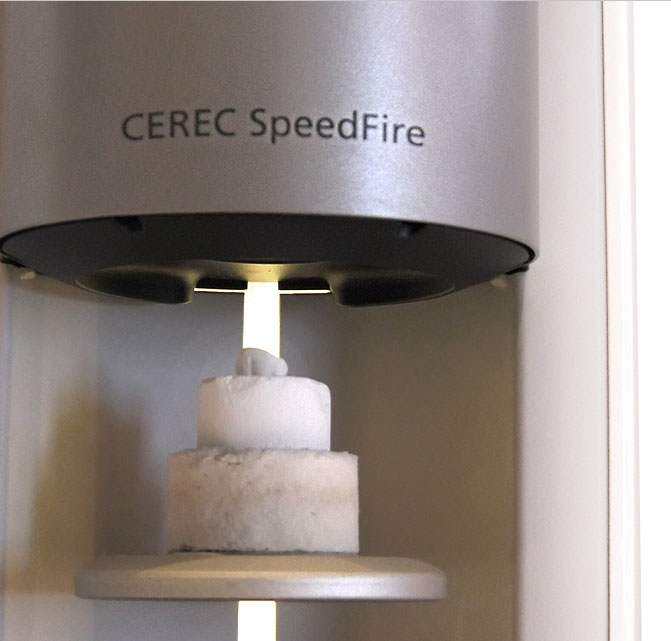

El horno de inducción CEREC SpeedFire de Dentsply Sirona combina los procesos de sinterización y glaseado en un dispositivo compacto y fácil de usar. CEREC SpeedFire alcanza una velocidad de calentamiento máxima de 300 °C por minuto; no es necesario precalentar ni mantener las temperaturas. Su tecnología de inducción garantiza una distribución de la temperatura perfectamente homogénea. Sus dimensiones hacen de CEREC SpeedFire un dispositivo compacto que se adapta a cualquier clínica.

CEREC SpeedFire no necesita ninguna planificación de cocción. Todos los procesos de sinterización y glaseado son completamente automatizados: El software CEREC envía el pedido con la información necesaria al horno, lo que elimina la necesidad de una programación manual.

Restauración limpia

Antes de aplicar la coloración y glasear el material, limpia toda la suciedad y grasa de la restauración.

Si se ve la preparación, mezcla bien el esmaltado en un tarro con una espátula.

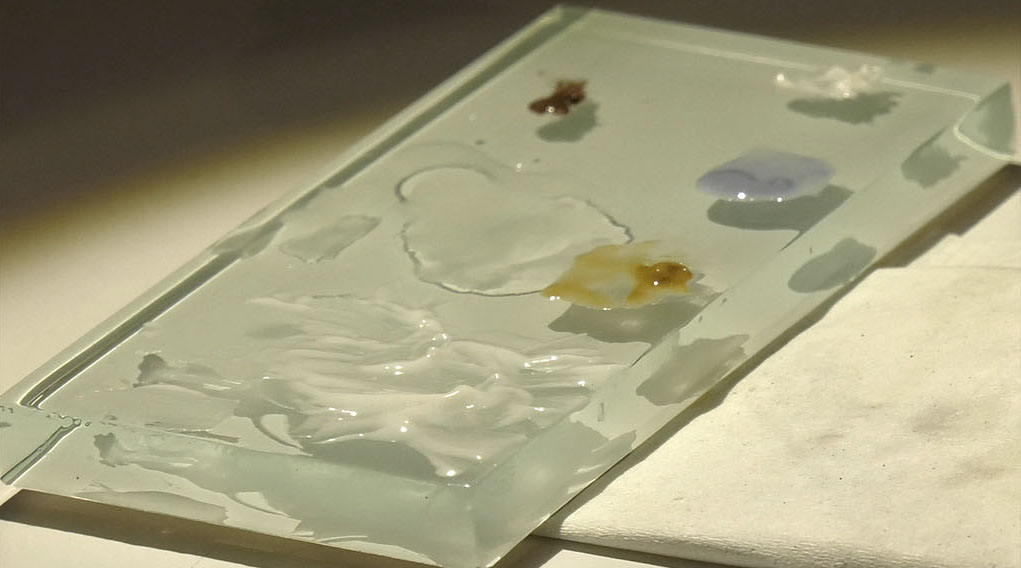

Transfiere la cantidad deseada de pasta de glaseado universal Celtra Duo Universal Glaze del tarro a una bandeja.

Si deseas una consistencia diferente, ajústala diluyendo el material con el líquido de tinción y glaseado universal Celtra Duo Universal Stain & Glaze.

Glaseado

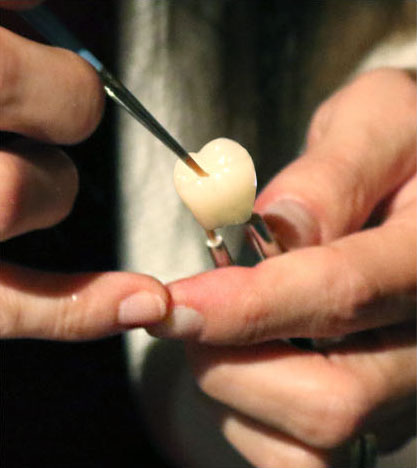

Aplica una fina capa de material de glaseado sobre las superficies de la corona utilizando un cepillo de tinción. Asegúrate de no aplicar el material de glaseado en capas muy gruesas ni muy finas. Una capa fina tendrá un acabado mate. Una capa gruesa puede provocar acumulación de la coloración.

Si necesitas personalizarla, toma un poco de las tinciones incisales y corporales correspondientes, y colócalas en la bandeja.

Diluye en caso necesario y aplica el resultado a la corona. Antes de aplicar la coloración y glasear el material, limpia toda la suciedad y grasa de la restauración.

Cocción

Coloca las coronas directamente en la almohadilla de cocción y hornea de acuerdo con las instrucciones.

Cuando utilices el horno CEREC SpeedFire, coloca la restauración directamente en la almohadilla de horneado. Ten en cuenta que deberás recortar la almohadilla para ajustarla.

No se necesita ningún equipo especial, ya que Celtra Duo (ZLS) puede cocerse en hornos estándar. Sin embargo, Celtra Duo (ZLS) cuenta con su propia planificación de cocción que debe programarse con anterioridad.

Después de la primera cocción, si la consistencia del esmaltado fuese demasiado fina, es posible que la restauración no esté bien esmaltada. Si este es el caso, aplica una capa fina de material de sobreesmaltado Celtra Duo (ZLS) sobre toda la superficie de la corona con un pincel. Una vez aplicado el sobreesmaltado, realiza el procedimiento de cocción de acuerdo con las planificaciones de cocción de Celtra Duo (ZLS).

Opción 2: Fresado y pulido

Las restauraciones pulidas presentan una resistencia a flexión de 210 MPa tras el pulido.

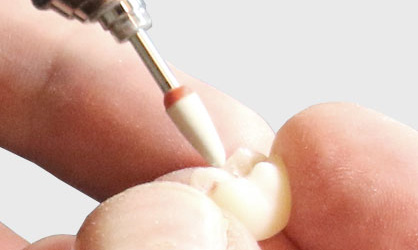

Una vez fresada la restauración, empieza por un diamante. Utiliza un diamante de grano fino en una pieza de mano de velocidad lenta y agarre de fricción SOLO para eliminar el exceso de la fresa. Una pieza de mano eléctrica es más efectiva que una propulsada por aire.

Utiliza la pieza de mano con una velocidad baja (12 000 RPM máx.). Evita una pieza de mano de alta velocidad porque esto podría provocar un calentamiento excesivo y daños a la cerámica.

Utiliza un pulidor de porcelana de goma con una rueda de goma de grano medio de tu elección. Para la cara oclusal, utiliza una forma de punta. Una pieza de mano debería funcionar a 10 000 RPM hasta un máximo de 12 000 RPM con tan solo una ligera presión. Las piezas de mano eléctricas presentan un torque constante, incluso a una velocidad baja, de modo que son más efectivas que las piezas de mano propulsadas por aire. Empieza el proceso con la rueda de brillo medio.

A continuación, utiliza una rueda fina o una forma de punta con la misma técnica que con el diamante.

Acaba con una rueda de goma de grano fino.

Para un efecto de brillo alto, utiliza pasta de pulido. La pasta de pulido debe utilizarse con una rueda de cepillo de cerdas en una pieza de mano con cierre de baja velocidad. Esto es muy efectivo para pulir ranuras en la anatomía posterior.
