審美性の高い1つのブロックに2つの工程オプション
独自のジルコニア強化ケイ酸リチウム（ZLS）微細構造により、Celtra Duo (ZLS) は、最終修復物のクウォリティはそのままで、ワークフロープロセスをコントロールできる唯一無二のCERECマテリアルです。
二ケイ酸リチウムブロックよりも4～8倍小さい結晶子を持つCeltra Duo (ZLS) は、高い曲げ強さと高いガラス含有率を兼ね備えた超微細構造を持ち、強度と高い審美性をもたらします。
利点
Celtra Duoを選ぶ理由
柔軟な処理オプション
ミリングと焼成（370MPa）またはミリングと研磨（210MPa）のいずれかを選択することで、さまざまな症例でワークフローの柔軟性と処理の自由度が得られます。

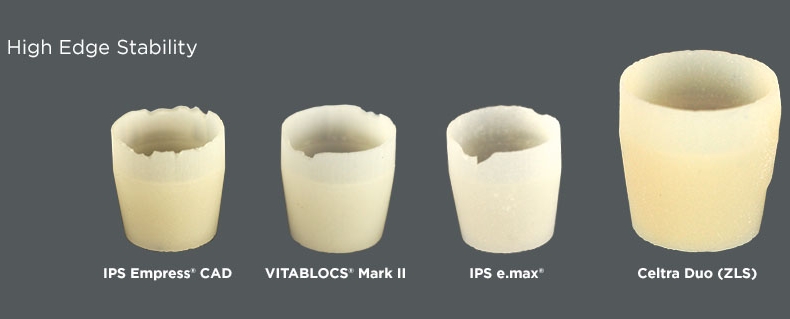

カメレオン効果による審美性の高い修復物
Celtra Duoの高い光透過性とシェード適合性は、残存する天然歯や顕著なオパールセンスと相まって、理想的なカメレオン効果を生み出します。
臨床的に実証された強度による長期的な臨床的信頼性

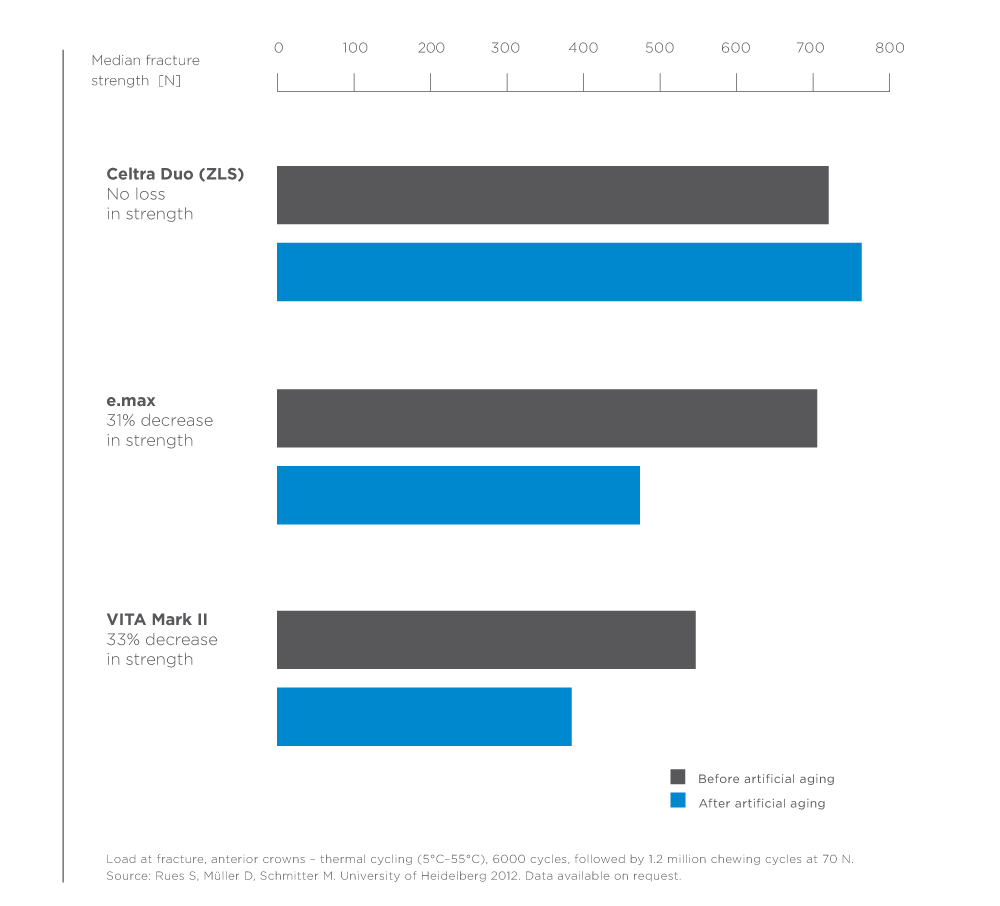

6,000回の熱サイクル（41°F～131°F）と70ニュートンの力で120万回の咀嚼サイクルを行った後でも、Celtra Duoは強度の低下を示しませんでした。
CEREC SpeedFireによるオートシンタリングとグレーズ
ファーネスのプログラミングは不要です。
セルフヒーリングによる高い強度と耐久性
Celtra Duo (ZLS) の高いガラス含有率は、このマテリアルに優れた光透過性と機械的特性を与えるだけでなく、焼成時に自己修復するという付加的なメリットももたらします。
焼成サイクル中にガラス転移温度に達すると、ガラスセラミックは粘性の高い「液体」に変わりますが、修復物の形状を失うほどの粘性はありません。むしろ、粘性のあるガラスがミリングプロセスによって生じた欠陥を埋めるのです。焼成後、自己修復の段階を経て、マテリアルが室温まで冷えると、元の高い強度に固まります。
「真の高強度ガラスセラミックとしては初めて、研磨のみ、または焼成してさらに強度を高めるという選択肢を提供します。これは市場でも非常にユニークなものです」
Dr. Bob Conte
「Celtra Duoは、非常に幅広い臨床適応症をカバーしています。利点は、素早く作業できること、時間を節約できること、より効率的になることです」
Dr. Andrew Hall
ブロックの背後にある科学
Celtra Duo (ZLS) の詳細と、臨床アプリケーションにおける推奨されるマテリアルの取り扱い方法についてご覧ください。
Celtra Duo (ZLS) の形成
Celtra Duo (ZLS) に必要な形成量は、他のオールセラミック修復物と同様です。1.5mm～2mmの咬合形成量と、少なくとも1mmの軸方向の形成量が必要です。
すべてのCEREC修復物と同様に、マージンは形成の最も重要な部分であり、滑らかに研磨する必要があります。ミリングされた修復物では、ミリングユニットがCeltra Duo (ZLS) 修復物を容易かつ適切にミリングできるように、マージンを滑らかに研磨する必要があります。
オプション1：ミリングと焼成
特性評価と焼成技術
焼成した修復物の曲げ強さは370MPaです。
デンツプライシロナのファーネスCEREC SpeedFireは、シンタリングとグレージングの工程を1つのコンパクトで使いやすい装置に統合しています。CEREC SpeedFireの最高加熱速度は毎分300℃に達し、予熱や保持温度は必要ありません。IH技術により、完全に均質な温度分布が得られます。CEREC SpeedFireはコンパクトなサイズで、どのような歯科医院にもフィットします。
CEREC SpeedFireには焼成スケジュールは必要ありません。すべてのシンタリングおよびグレージングの工程は完全に自動化されています。CERECソフトウェアが必要な情報と指令をファーネスに送信するため、手動によるプログラミングは不要です。
オプション2：ミリングと研磨
ミリングした修復物は、研磨後の曲げ強さが210MPaになります。
歯科用セメントガイド
修復物に適したセメントを探しましょう
ダウンロード
ダウンロードセンターでさらにダウンロードできます。
