高強度ガラスセラミック

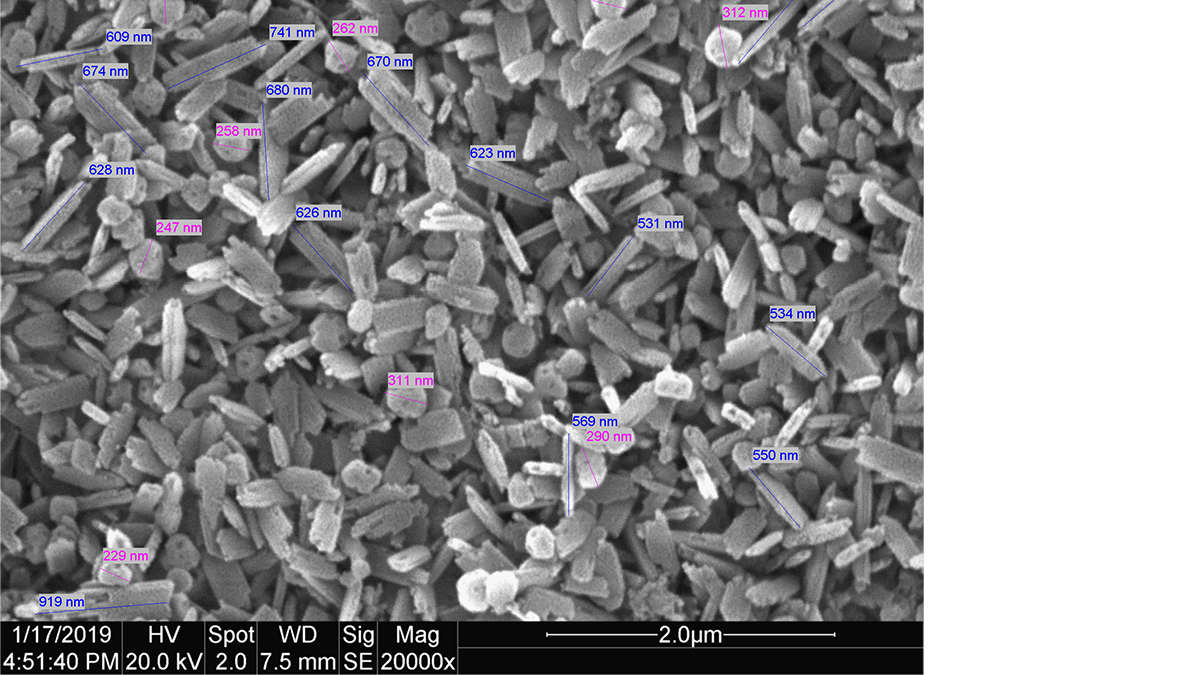

CEREC Tesseraブロックは、ガラス状ジルコニアマトリックス内に2つの相補的な結晶構造を組み込んだ独自の化学反応により、卓越した3方向性能を実現します。これら2つのクリスタルが融合することで、これまでにない強さと美しさを持つ1つのブロックを作り出し、全体的な処理時間を大幅に改善します。

二ケイ酸リチウム

セメントに埋め込まれた鉄筋と同じように、棒状の結晶が強度を発揮します。この結晶は、マテリアルの密度を高めると同時に、亀裂の伝播を防ぐのに役立ちます。

バージライト

ガラスセラミックに使用されるこの結晶は、CEREC Tessera材独自のものです。マトリックスファイアリング工程で活性化され、強度を増すと同時に、天然歯のような説得力のある外観を与える優れた審美性に貢献します。

機械的特性

• 競合製品より最大32%高い強度2
• 700 MPa以上の高い二軸曲げ強さ
• マージンチッピングのリスクを低減し、保守的な前処理設計を可能にします
• また、結晶構造とガラスのユニークな組み合わせにより、焼成中のサーフェースヒーリングが維持され、作業がさらに確実なものとなります
• 接着接合により、壁の厚さ1.0mmを実現できます

ZLS（ジルコニア強化ケイ酸リチウム）の優れた特性が、その独自の微細構造の機能です。原子的に分解した状態のガラス相に10%ジルコニアが存在することにより高い強度が得られ、安全かつ耐久性に優れた修復物を確実に得られます。ジルコニアは本来、結晶相の核形成に関与する物質です。

その結果、超微細なケイ酸リチウムが大量に得られ、その高いガラス含有量により、優れた光学的および機械的特性を備えた材料がもたらされます。透過性、不透過性、蛍光性およびカメレオン効果のすべてのメリットがあり、さらにエッジの高い安定性と優れた研磨効果も得られます。この超微細構造のおかげで、Celtraは歯科ラボにおいて、結晶の状態で、また適切な歯牙シェードで、迅速かつ効率的に加工できます。

機械的特性

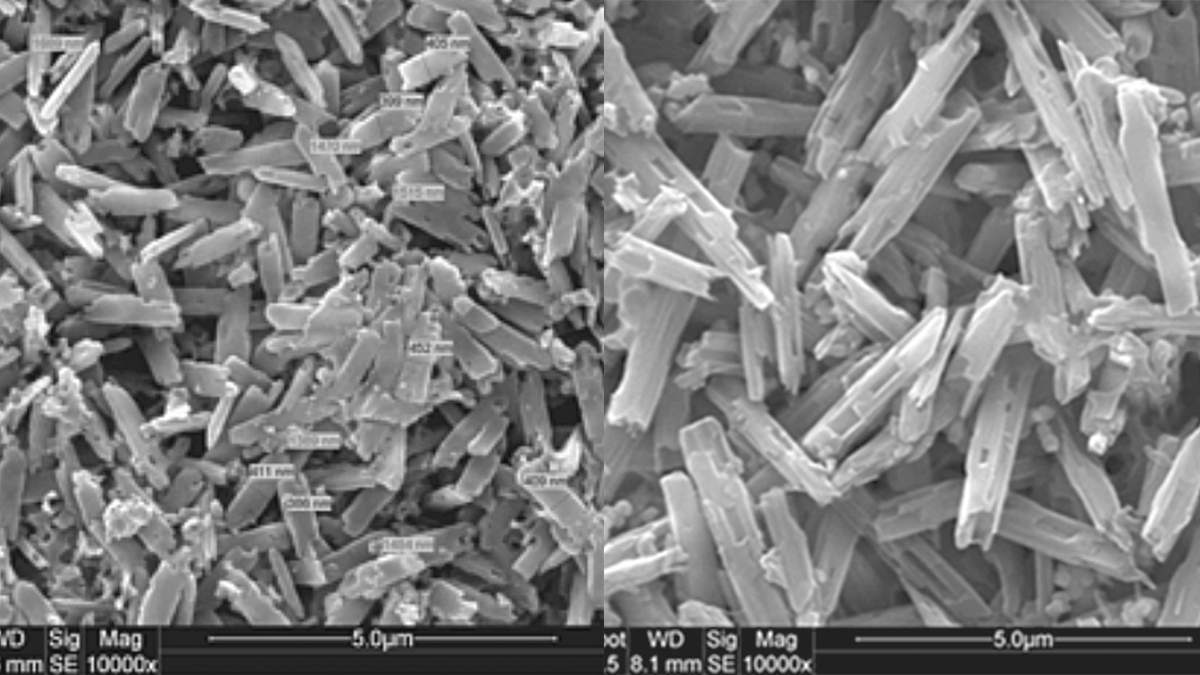

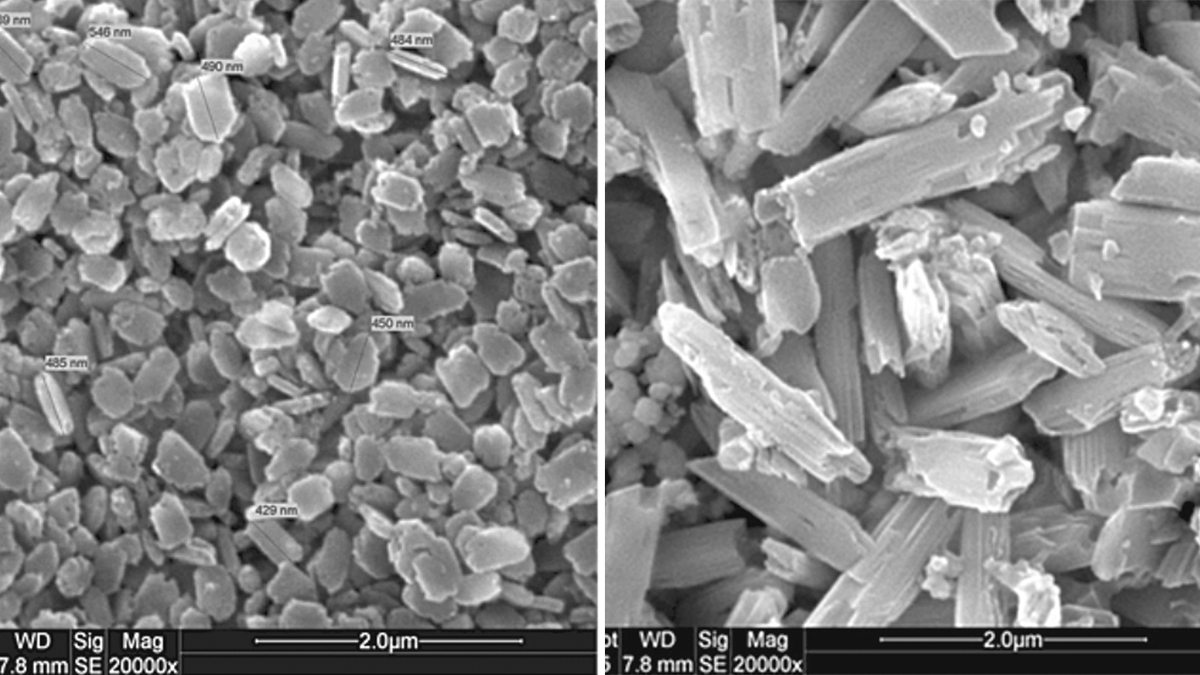

• ガラスマトリックスと二ケイ酸リチウム結晶から成る多相セラミック
• 結晶の長さ、約1.5µm＋ナノスケールリン酸リチウム
• 結晶形態ではなくガラス相に完全に溶解した状態のジルコニア（ZrO2）を約10%含有
• 600MPa以上の高い二軸曲げ強さ（パワー焼成後）3

• 圧縮時の優れた流動性
