Neem contact op
Samen kunnen we meer bereiken.
Neem contact op en kom meer te weten over wat Dentsply Sirona voor u kan doen.
Voor zeer esthetische restauraties
Zeer sterk glaskeramiek wordt met name gebruikt voor zeer esthetische restauraties. De esthetische afwerking vereist speciale kennis en tijd. Om ze echter posterieur te cementeren met een conservatief preparatieontwerp en, indien nodig, op conventionele wijze, is de materiaalsterkte een bijzondere factor voor de veiligheid en duurzaamheid van deze restauraties. Naadloze workflows in het tandheelkundig laboratorium en de tandartspraktijk kunnen een extra voordeel bieden.
Zeer sterk glaskeramiek van Dentsply Sirona
Aanvullend veneersysteem
Voordelen
Waarom zou u kiezen voor onze glaskeramiekmaterialen van hoge sterkte?
Innovatieve materialen
Voortreffelijke esthetiek
Sterkte om op te bouwen
Snelle en gemakkelijke verwerking
CEREC Tessera
De perfecte combinatie van snelheid, sterkte en esthetiek in het tandheelkundig laboratorium
CEREC Tessera-blokken bereiken uitzonderlijke driewegsprestaties door middel van een unieke chemie die twee complementaire kristalstructuren in een glasachtige zirkoniummatrix integreert. Deze twee kristallen werken samen om een ongekende fusie van kracht en schoonheid in één blok te creëren en tegelijkertijd de totale verwerkingstijd aanzienlijk te verkorten.
Lithiumdisilicaat
Staafvormige kristallen zorgen voor sterkte op dezelfde manier als betonijzer dat in cement is ingebed. Deze kristallen verhogen de dichtheid van het materiaal en beschermen het tegen scheurvorming.
Virgiliet
Deze kristallen worden gebruikt in glaskeramiek en zijn uniek voor het CEREC Tessera-materiaal. Ze worden geactiveerd door het bakproces van de matrix en zorgen voor extra sterkte, terwijl ze ook bijdragen aan de uitstekende esthetiek, die een overtuigende gelijkenis met natuurlijke tanden oplevert.
Mechanische eigenschappen
- Tot wel 32% sterker dan concurrerende materialen2
- Hoge biaxiale buigsterkte van > 700 MPa
- Conservatieve preparatie mogelijk, met minder risico van margin chipping
- De unieke combinatie van kristalstructuren en glas biedt nog meer zekerheid, door oppervlakteherstel tijdens het bakken
- Met adhesief cementeren is een wanddikte mogelijk van 1,0 mm
Microstructuur van CEREC Tessera: 2 kristaltypes creëren een dichtgepakt, kristallisatieversterkt glaskeramiek: Lithiumdisilicaat (paars): "Rod"-kristallen, ca. 600 nm; Virgilite (in roze): "Ronde" kristallen, ca. 200 nm
Celtra Press
De ultrafijne microstructuur maakt het verschil
De uitstekende eigenschappen van ZLS (zirkonium-versterkt lithiumsilicaat) hangen direct samen met de unieke microstructuur. De aanwezigheid van 10% zirkonium in de glasfase in atoomopgeloste vorm creëert hoge sterkte en waarborgt voor veilige en langdurige restauraties. Het zirkonium is in wezen verantwoordelijk voor de nucleatie van de kristalfase.
Het resultaat is een grote hoeveelheid zeer fijnkorrelig lithiumsilicaat, waarvan het hoge glasgehalte het materiaal zijn uitstekende licht-optische en mechanische eigenschappen geeft. Translucentie, opalescentie, fluorescentie en het kameleoneffect hebben allemaal voordeel, met hoge randstabiliteit en uitstekende polijstbaarheid als extra pluspunt. Dankzij deze ultrafijne microstructuur kan Celtra snel en efficiënt worden verwerkt in een tandheelkundig laboratorium in de kristallijne staat en in de juiste tandkleur.
Mechnische eigenschappen
- Meerfase-keramiekmateriaal bestaande uit een glasmatrix en lithiumdisilicaatkristallen
- Lengte van de kristallen van ongeveer 1,5 µm en nanodeeltjes lithiumfosfaat
- Bevat ongeveer 10% zirkoniumdioxide (ZrO2), dat volledig in de glasmatrix is opgelost, in plaats van in kristallijne vorm voor te komen
- Hoge biaxiale buigsterkte van >600 MPa (na power-firing)3
- Uitstekende vloei-eigenschappen tijdens het persen

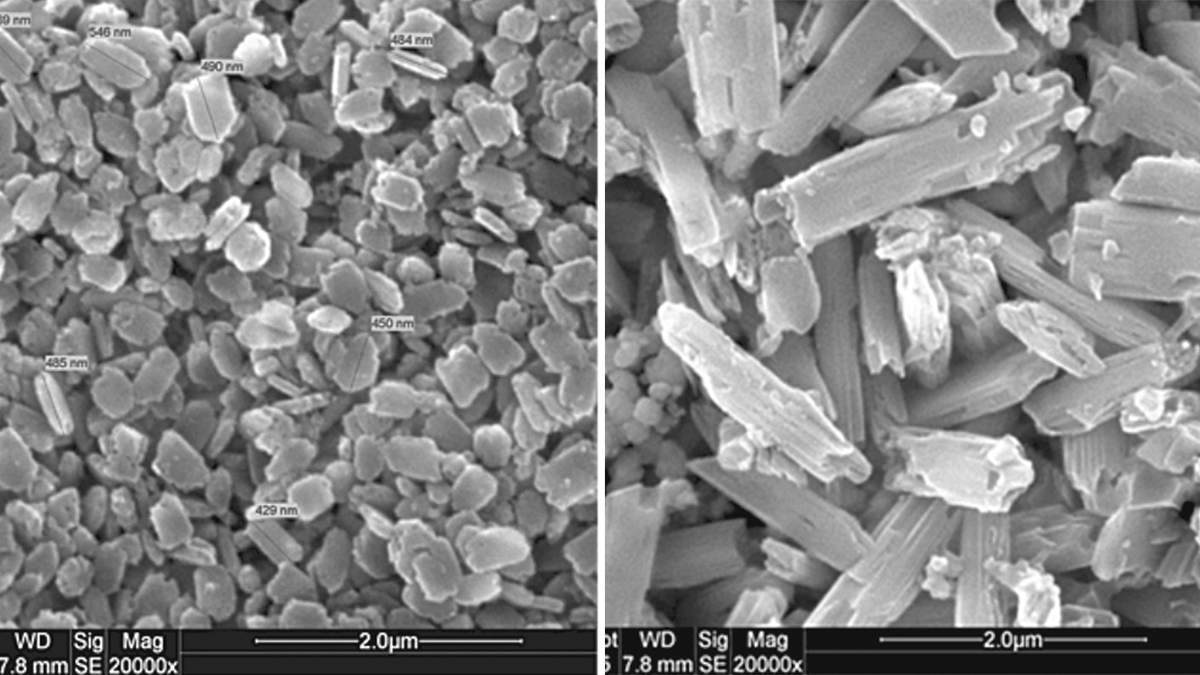

Ongeperst blokje: Celtra Press-blokje MT A2 met geëtst oppervlak (lithiumsilicaatkristal ~ 0,5 μm) vergeleken met een conventionele LS₂ Press-blokje HT A2 met geëtst oppervlak (lithiumdisilicaatkristal ~ 1,8 μm). Door de kortere lengte van de kristallen in het blokje vloeit het materiaal gemakkelijker tijdens het persen van de restauratie.

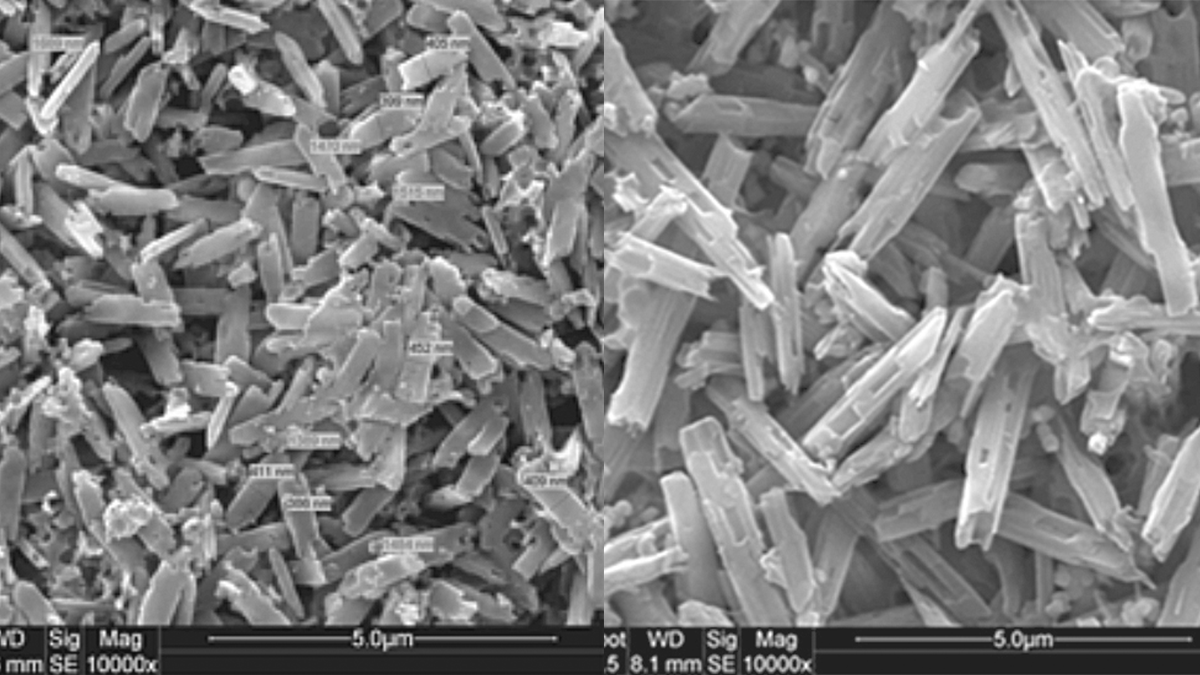

Geperst materiaal: Celtra Press-blokje MT A2 met geëtst oppervlak (lithiumsilicaatkristal ~ 1,4 μm, lithiumfosfaat ~ 0,3 μm) vergeleken met een conventionele LS₂-blokje HT A2 met geëtst oppervlak (lithiumdisilicaatkristal ~ 4,2 μm). Kleinere kristallen maken polijsten gemakkelijker.
