Contactez-nous
Ensemble, nous pouvons aller plus loin.
Contactez-nous pour en savoir plus sur ce que Dentsply Sirona peut faire pour vous.
Pour des restaurations offrant des résultats vraiment esthétiques
Les vitrocéramiques à haute résistance sont notamment utilisées pour les restaurations offrant des résultats vraiment esthétiques. La finition esthétique nécessite un savoir-faire particulier et du temps. Cependant, afin de pouvoir les sceller dans la partie postérieure avec une conception conservatrice de la préparation et, si nécessaire, de manière conventionnelle, la résistance du matériau est un facteur particulier pour la sécurité et la durabilité de ces restaurations. Des flux de travail continus dans le laboratoire dentaire et le cabinet dentaire peuvent offrir un avantage supplémentaire.
Vitrocéramiques à haute résistance de Dentsply Sirona
Système de facettes complémentaire
Avantages
Pourquoi choisir nos vitrocéramiques à haute résistance ?
Matériaux innovants
Excellente esthétique
Une solidité à toute épreuve
Traitement rapide et facile
CEREC Tessera
Le tiercé de la vitesse, de la résistance et de l’esthétique dans le laboratoire dentaire
Les blocs CEREC Tessera atteignent une performance tridimensionnelle exceptionnelle grâce à une chimie unique qui incorpore deux structures cristallines complémentaires dans une matrice de zircone vitreuse. Ces deux cristaux fonctionnent de concert pour créer un ensemble sans précédent de résistance et de beauté en un seul bloc tout en améliorant considérablement le temps de traitement global.
Disilicate de lithium
Les cristaux en forme de tige assurent la solidité de la même manière que les barres d’armature noyées dans le ciment. Ces cristaux augmentent la densité du matériau tout en aidant à protéger contre la propagation des fissures.
Virgilite
Utilisés dans les vitrocéramiques, ces cristaux sont propres au matériau CEREC Tessera. Ils sont activés par le processus de cuisson de la matrice et ajoutent de la résistance tout en contribuant à l’esthétique exceptionnelle qui donne l’apparence convaincante des dents naturelles.
Propriétés mécaniques
- Résistance jusqu’à 32 % supérieure à celle de la concurrence2
- Résistance à la flexion biaxiale élevée de >700 MPa
- Permet une conception conservatrice des préparations avec un risque réduit d’écaillage de la marge
- La combinaison unique de structures cristallines et de verre ajoute une assurance supplémentaire grâce à la cicatrisation de la surface lors de la cuisson
- Grâce au scellement adhésif, vous pouvez obtenir une épaisseur de paroi de 1,0 mm

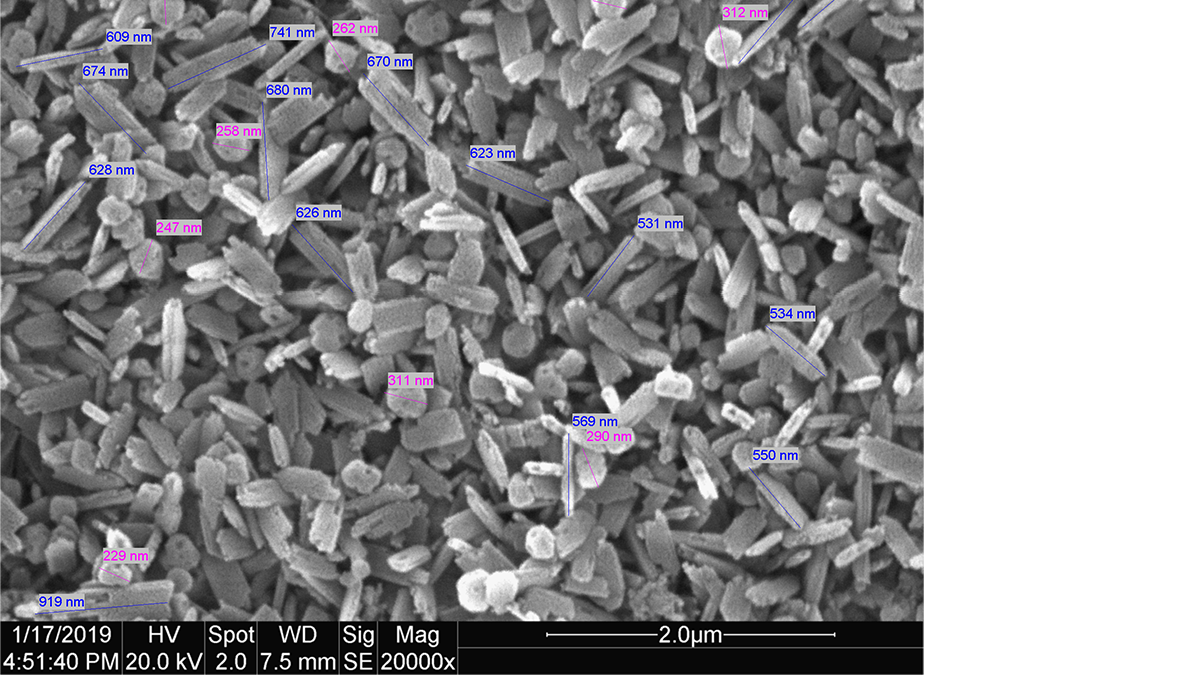

Microstructure de CEREC Tessera : 2 types de cristaux créent une vitrocéramique dense et renforcée par la cristallisation : Disilicate de lithium (en violet) : Cristaux « en bâtonnets », environ 600 nm ; Virgilite (en rose) : Cristaux « ronds », environ 200 nm
Celtra® Press
La microstructure ultrafine fait toute la différence
Les propriétés exceptionnelles du ZLS (silicate de lithium renforcé à la zircone) résultent de sa microstructure unique. La présence de 10 % de zircone dans la phase vitreuse sous forme atomiquement dissoute offre une résistance élevée et garantit des restaurations sûres et durables. La zircone est essentiellement responsable de la nucléation de la phase de cristal.
Il en résulte un grand nombre de silicates de lithium à grains très fins, dont la teneur élevée en verre confère au matériau ses très bonnes propriétés photo-optiques et mécaniques. La translucidité, l’opalescence, la fluorescence et l’effet caméléon sont autant d’avantages, auxquels s’ajoutent une grande stabilité des bords et une très bonne aptitude au polissage. Cette microstructure ultrafine permet à Celtra d’être traité rapidement et efficacement dans un laboratoire dentaire à l’état cristallin et dans la teinte de dent appropriée.
Propriétés techniques
- Céramique multiphase composée d’une matrice de verre et de cristaux de disilicate de lithium
- Longueur des cristaux d’environ 1,5 µm et phosphate de lithium à l’échelle nanométrique
- Contient environ 10 % de zircone (ZrO2) qui est entièrement dissoute dans la phase vitreuse et non sous forme cristalline
- Résistance à la flexion biaxiale élevée de >600 MPa (après cuisson à toute puissance)3
- Bonnes propriétés d’écoulement pendant le pressage

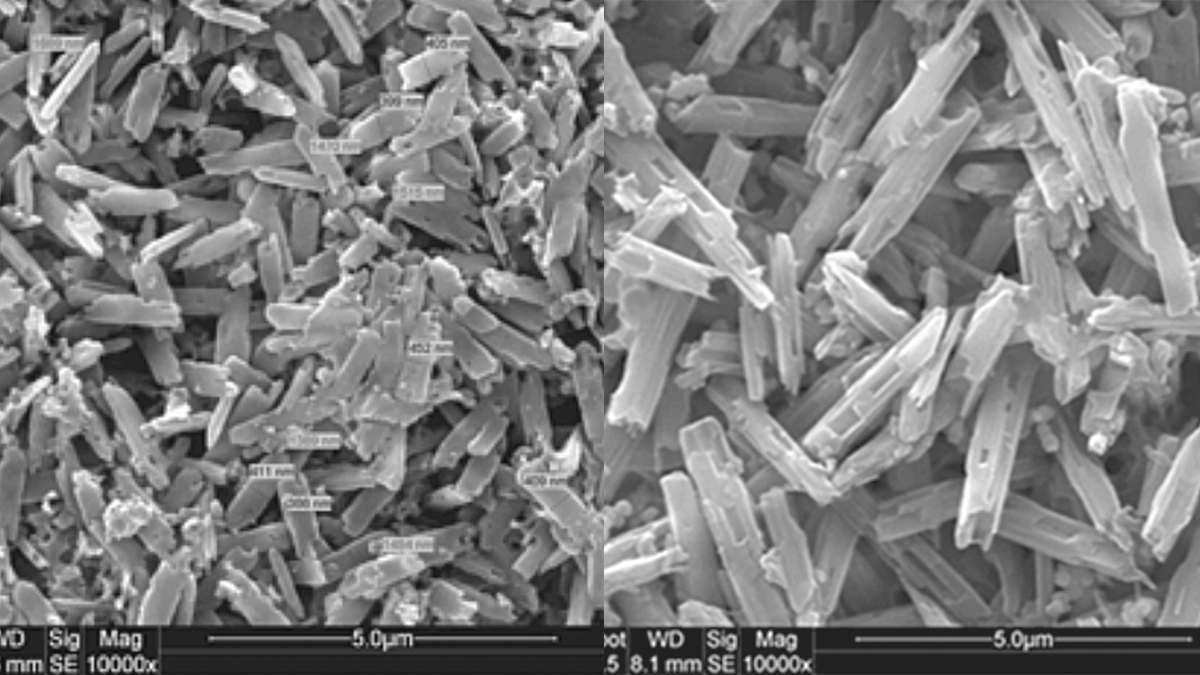

Lingot non pressé : Lingot MT A2 de Celtra Press avec surface mordancée (cristaux de silicate de lithium ~ 0,5 μm) comparé à un lingot HT A2 de LS₂ Press conventionnel avec surface mordancée (cristaux de disilicate de lithium ~ 1,8 μm). Une longueur de cristaux plus faible dans la boulette entraîne un écoulement plus facile lors de la pressée de la restauration.

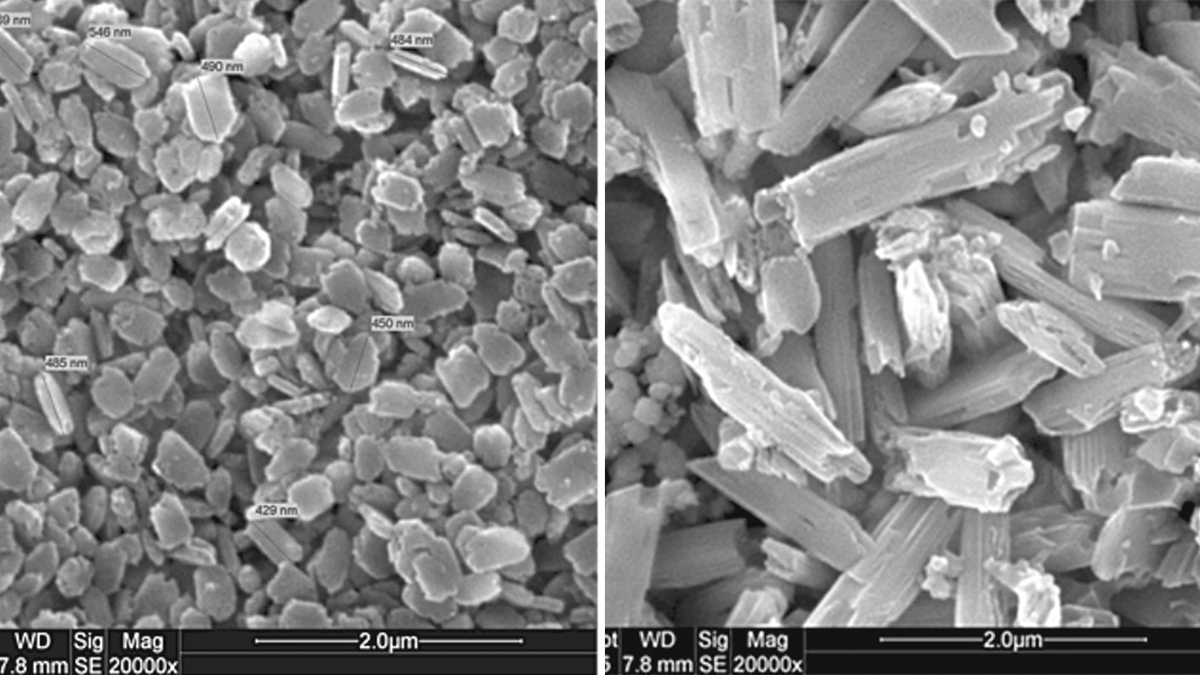

Matériau pressé : Lingot MT A2 de Celtra Press avec surface mordancée (cristaux de silicate de lithium ~ 1,4 μm, phosphate de lithium ~ 0,3 μm) comparé à un lingot HT A2 de LS₂ conventionnel avec surface mordancée (cristaux de disilicate de lithium ~ 4,2 μm). Des cristaux plus petits conduisent à un polissage plus facile.
